我公司為江蘇臺鉆、臥式粗鏜、銑床車間提供的布袋除塵器系統,經過初步的測試除塵效果良好,室內管道布置合理,除塵罩收集方便。得到用戶的肯定!

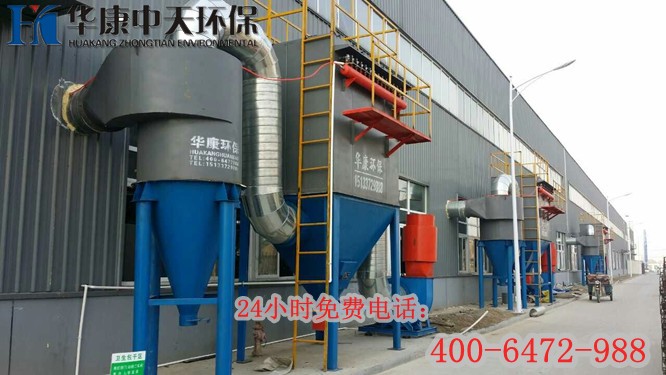

我們?nèi)A康中天_根據臺鉆、臥式粗鏜、銑床車間中的位置把整個車間分為三個除塵系統來進行除塵凈化。根據相關銑床、臺鉆車間設計資料、運行工藝及我公司多年的環保除塵經驗,我們?cè)O(shè)計制作了HKMC脈沖布袋除塵器,考慮到在臺鉆、臥式粗鏜、銑床的過程過程中可能會有一部分比較大的顆粒,因此在

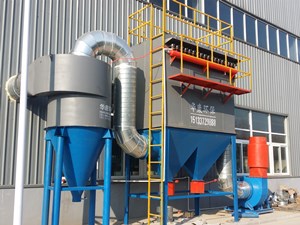

脈沖布袋除塵器的前面加上一組旋風除塵器,用來分離比較大的顆粒。
由于本車間設計的管道和除塵罩比較多,我們分別在這三個系統中做了如下布置:
一號布袋除塵器HKMC-120-1系統中,管道及罩子的布置:3臥式粗鏜專機采用頂吸的罩(450X400),3臺立式鏜床采用軟管自定位側吸的罩子(300X200),2臺鉗工臺鉆采用側吸的罩子(¢160)。
二號布袋除塵器HKMC-120-2系統中,管道及罩子的布置:5臺銑床采用半圓形的側吸罩子(¢300),12車床(500X400)和16臺臺鉆(¢160)均采用側吸的罩子。
三號布袋除塵器HKMC-120-2系統中,管道及罩子的布置:,吸風采用側吸的方式。34臺鉗工臺鉆采用軟管連接(¢160)。以上所有臺鉆的吸附口均要滿足上下、左右、前后不少與十厘米的移動范圍 。

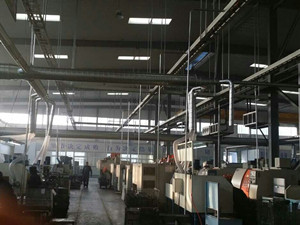

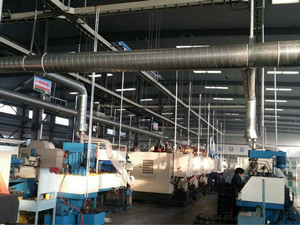

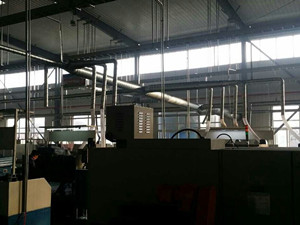

室內管網采用鍍鋅螺旋管,(軟管和連接部位除外),較小直徑的螺旋管壁厚為0.8mm.其余管徑壁厚應滿足通風量的需要,管網的吊掛_了車間的美觀大方,牢固。
